Tubos De Rayos Catodicos Electrostatica. Luzeren

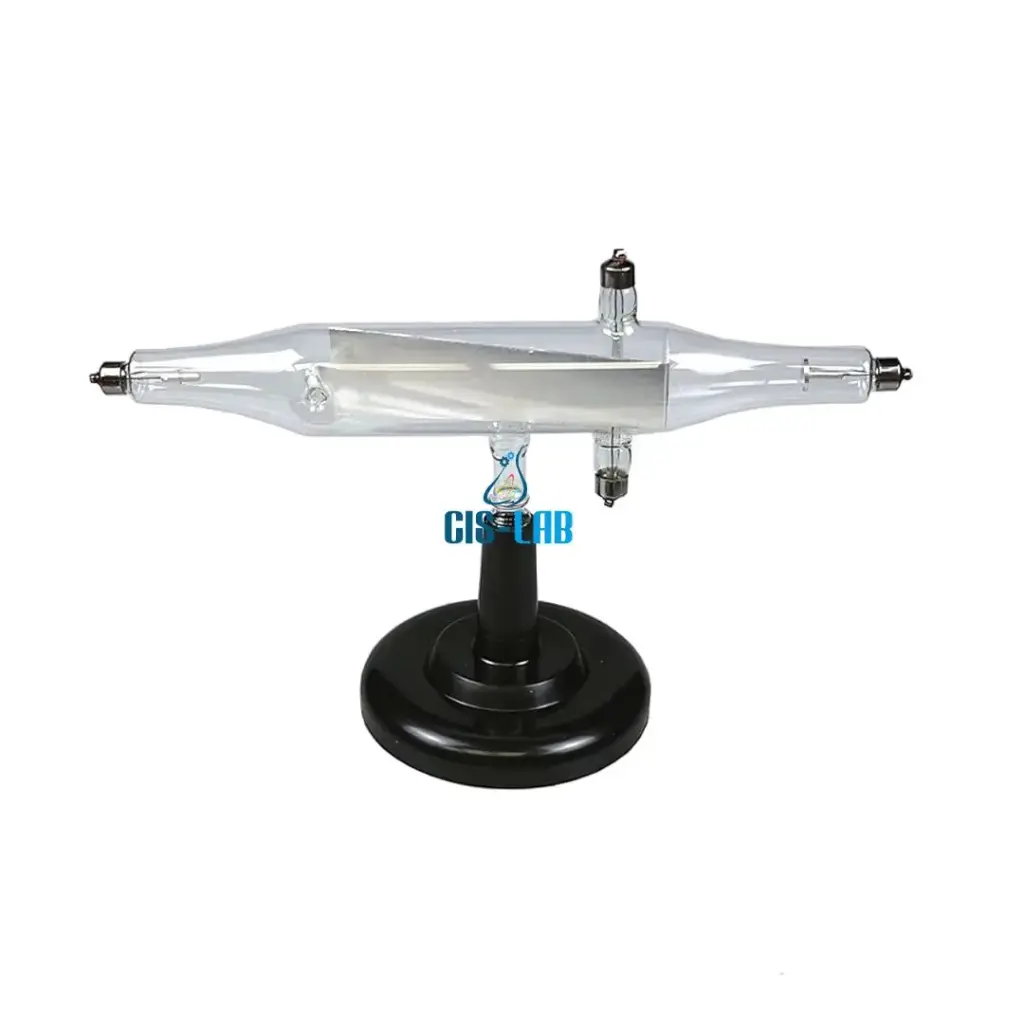

Tubo de rayos catódicos Luzeren KEL-20519.04, recto, pantalla inclinada, 290 × Ø 35 mm, altura con base 150 mm
El tubo de rayos catódicos Luzeren KEL-20519.04 ilustra de manera visual el principio de deflexión electrostática de los electrones. Fabricado en cristal borosilicato claro, contiene una pantalla fluorescente blanca inclinada que muestra la desviación del haz cuando se aplica un campo eléctrico externo. El conjunto integra cátodo, ánodo, par de placas deflectoras, electrodo de campo y bombilla sellada al vacío, todo montado sobre un sólido soporte de baquelita que sitúa el eje del tubo a 150 mm de altura.
Al alimentarse con 4–7 kV CC o CA (3–7 mA), el rayo catódico se vuelve visible como una traza verde sobre la pantalla. Conectar un generador de alto voltaje auxiliar a las placas deflectoras provoca la curvatura del haz, demostrando la acción del campo eléctrico sobre partículas cargadas. El tubo puede combinarse con bobinas Helmholtz o imanes de herradura para explorar la deflexión magnética, lo que lo convierte en un recurso didáctico esencial en cursos de física moderna y electrónica
SKU:
LUZ-2228
Marca:
Luzeren
Características técnicas
| Parámetro | Valor / detalle |
|---|---|
| Marca / modelo | Luzeren KEL-20519.04 |
| Tipo de tubo | Rayo catódico recto con deflexión electrostática |
| Longitud total | 290 mm |
| Diámetro máximo | 35 mm |
| Altura con base | 150 mm (soporte de baquelita) |
| Material del bulbo | Vidrio borosilicato claro |
| Elementos internos | Cátodo plano, ánodo perforado, placas deflectoras, electrodo de campo, pantalla fluorescente blanca inclinada |
| Vacío interno | < 0,01 Pa |
| Voltaje de operación | 4–7 kV CC/CA; corriente 3–7 mA |
| Conexiones | Terminales banana hembra 4 mm (cátodo, ánodo y placas) |
| Aplicaciones didácticas | Deflexión electrostática y magnética, demostración de trayectoria rectilínea de electrones, experimentos de carga-masa (e/m) |
| Vida útil estimada | > 2 000 h bajo condiciones nominales |
| Accesorios compatibles | Fuentes HV, bobinas Helmholtz, imanes, soportes universales |
